互感器综合测试仪 HZTC-415，是经过大量的市场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新一代革新型CT、PT测试仪器。该产品由于输出容量大，功能全，非常适用于各种规格的CT和PT作现场试验和校验。
二、产品特点：
1、全自动型测试仪
只需设定最高输出电压和最大输出电流，仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。试验结果可以储存在机内，可以现场打印、事后打印，也可用U盘取出传至电脑处理打印。操作快捷、简单、方便，容易掌握。
2、功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线 PT试验：伏安特性曲线
曲线拐点自动计算
5%和10%误差曲线
变比、极性 变比、极性
比差、角差测量 比差，角差测量
二次侧回路负载测试
二次绕组交流耐压
二次直流电阻测试
一次通流测试
3、 输出保持：具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。
4、真有效值采样：所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。
5、单一电源，操作方便：仅需单一输入电源，AC220V,摒弃个别厂家的还需要380V电源才能够达到技术要求的落后手段。
6、U盘保存：试验的数据可通过U盘传至PC机，由PC进行处理，显示、打印、存储数据及曲线报告，极大地方便了用户整理报告。
7、日期和时钟：仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
8、不接触测试，安全性高：全微机化装置，设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。
9、输出容量大：单机输出功率大，交流电压输出高达2000V，电流输出短时可达25A;最大电流600A。
10、自带大屏幕8寸彩色触摸LCD、全汉化图形界面：屏幕的分辨率高达800*600，清晰度高，全彩色触摸操作国内领先，界面背景梦幻，测试时直接显示伏安曲线图、试验记录数据，直观方便。面板自带打印机，可随时打印曲线图及测试数据。
11、触摸屏操作：采用我公司独创的触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用寿命长。
12、超大容量的数据存储：单机各个功能试验可存储50组测试数据，数据掉电永久不会丢失，可试验完毕调出打印或上传至电脑保存、打印。仪器还具有单机U盘数据存储功能，将现场测试数据保存到U盘上，做到现场测试记录无限量保存。
升流器、大电流发生器、程控大电流发生器、、便携式多功能大电流发生器（适与现场恶劣环境下使用）：
◆ 日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能，高速热敏打印机；
◆ 轻触式面板按键操作，所有功能均通过按键设定，提高了产品的安全性、可靠性，智能化工作全过程；
◆ 高精度传感器和高性能14位AD采集芯片；
◆ 同一输出值可根据被试品的大小及远近调整功率高低；增加了测试范围、增加了与被试品的安全距离。
◆ 电流值、输出功率大的设备，采用分体设计；方便单人携带、操作。
◆任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；
◆ 实时显示输出电流，时间结果，显示直观明了；
◆ 完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；
◆ 具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，安全可靠；
◆ 断电后,无需归零再调可继续输出;
◆ 逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；
◆ 超过设定输出电流上限，电机自动回零，并发生声光报警；
◆ 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；
◆ 自动错误诊断，易于发现和解决问题；
◆ 可选配远程通信、门联锁警灯警铃、开口电压校验接口等；
◆ 产品体积小、重量轻、结构合理、可靠耐用。
◆ 直接测出CT变比、极性。
◆ 定值输出可测开关动作时间
◆ 多量程选择和灵活运用适与多种被试器件
产品概述
变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。
GDSF-81三倍发生器是国电西高为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
本仪器采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
：介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪
| 测量范围 | 电容值 | 3pF ～ 60000 pF/10kV，60pF ~ 1μF/0.5kV |
| 介损范围 | 0 ～ 100%不限，分辨率：0.001% | |
| 电容、电感、电阻试品自动识别 | ||
| 最大误差 | 电容精度 | ±（1.0%×读数±1 pF） |
| 介损精度 | ±（1.0%×读数±0.04%） | |
| 分辨率 | 电容分辨率 | 最小可分辨0.001 pF |
| 介损分辨率 | 最小可分辨0.001 pF | |
| 试验电流范围 | 10μA～5A | |
| 内施高压 | 设定电压范围 | 0.5～10kV |
| 最大输出电流 | 200mA | |
| 试验频率 | 50Hz单频，45/55Hz自动双变频 | |
| 供电电源 | 180V ~ 270VAC ，50Hz/60Hz ± 1%（市电或发电机供电） | |
| 工作环境 | 环境温度 | 0 ～ 40℃ |
| 环境湿度 | ≤ 90%RH，不结露 | |
| 外形尺寸 | 465×350×360mm 3 | |
| 重 量 | 27.6kg | |
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任
全自动电容电桥测试仪当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。

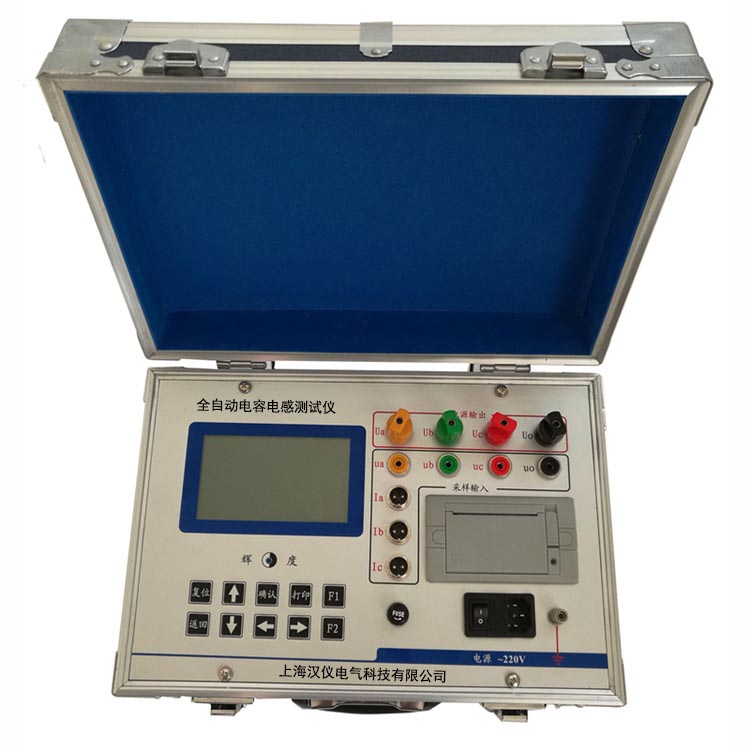

全自动电容电桥测试仪
产品介绍；
该电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。
产品特点；
(1）单相电容的测量：
单相电容测试时，将红测试线一端接在Ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P"的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。
如果电容器组有多个单相电容需要测试，可以在测试完*个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的zui大特色。
（2）三相△型电容的测量：
是三相△形电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹
子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，然后将三个电
流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、
B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相
位角错误。
（3）三相Y型电容的测量：
三相Y型电容与△形联接电容器的接线方法一样，只是测量时选择三相Y型电容测量。这
里不再做具体介绍。
（4）三相Yn型电容的测量：
图6是三相Yn型电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹
子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，黑色夹子夹在
母线N上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应
套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，
否则会造成所测电容的相位角错误。
全自动电容电桥测试仪
产品参数；
（1）可测电容范围：0. 1μF ～ 3,300μF
（2）可测容量范围：5 ～ 20,000kvar
（3）测 量 精 度：±(1.0% 读数+0.02μF)
（4）分辨率：0.001μF
电流测量
（1）电流测量范围：0～20A
（2）测 量 精 度：±(3.0%读数+0.05A)
（3）分辨率：0.01A
c．电感测量
（1）电感测量范围：小电感方式200μH～5mH
大电感方式5 mH～10H
（2）感抗测量范围：100mΩ~20KΩ
（3）测 量 精 度：±(3.0% 读数+0.05mH)
（4）分辨率：0.01 mH
d. 电阻测量范围：
（1）电阻测量范围：小电阻方式50mΩ～1Ω
大电阻方式1Ω～20KΩ
（2）测 量 精 度：±(3.0% 读数+0.05Ω)
（3）分辨率：0.01 Ω
