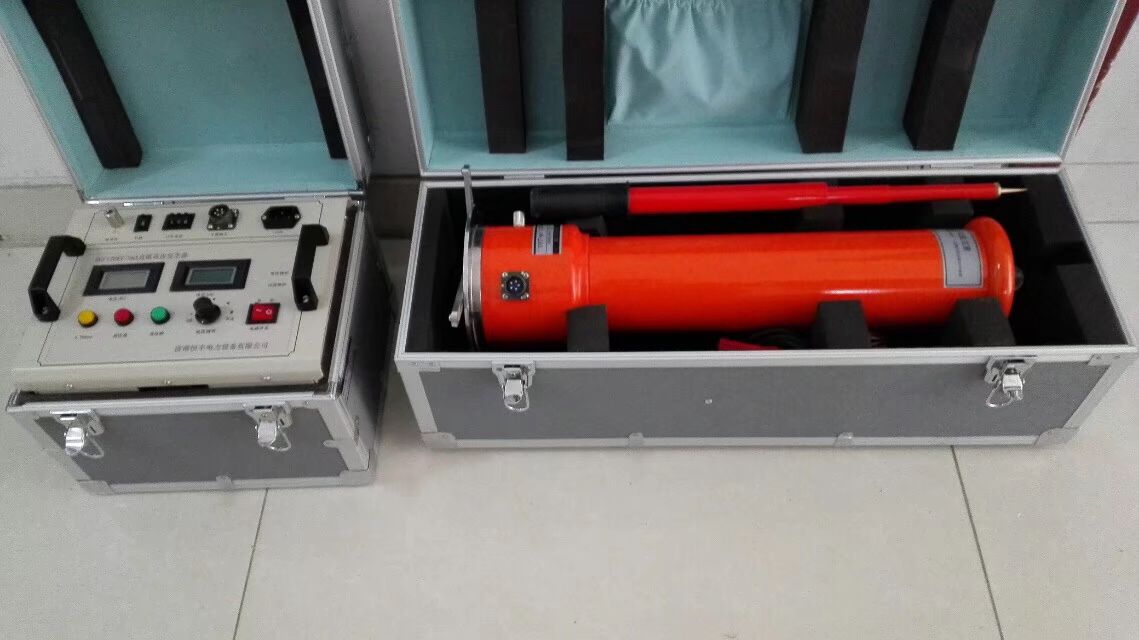

直流高压发生器使用方法
如做容性负载试验时，一定要接上限流电阻。
1.试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。
2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。
3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。
4.空载升压验证过电压保护整定是否灵敏。
5.接通电源开关，此时红灯亮，表示电源接通。
6.按绿色按钮，则绿灯亮，表示高压接通。
7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。
8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。
9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。
10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的大充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。此时可读取电流。测量完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可。
必要时用外接高压分压器比对控制箱上的电压。
11.试验完毕，降压，关闭电源。
12.几种测量方法
1)一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io =Ⅰ1—I’
2)当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)
微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。
ZGY-40A直流电阻测试仪
ZGY-40A直流电阻测试仪，以高速微控制器为核心，采用高频调制大功率电源、高速A/D转换器及程控电流源技术，实现了可达40A的大电流输出，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的*新一代产品。
直流电阻测试仪、变压器直流电阻测试仪、接地线成组电阻测试仪、直流单双臂电桥、三通道直流电阻测试仪
一．概述
ZGY-40A直流电阻测试仪，以高速微控制器为核心，采用高频调制大功率电源、高速A/D转换器及程控电流源技术，实现了可达40A的大电流输出，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的*新一代产品。
ZGY-40A直流电阻测试仪主要功能及特点
1.ZGY-40A直流电阻测试仪采用高速16位A/D转换器，测量数据稳定，重复性好。
2.ZGY-40A直流电阻测试仪自动程控电流源技术，既可手动选择典型值输出电流也可由内部微控制器自动控制输出电流，电流源内部共设2000个电流档位，在自动状态下，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和*佳的测量状态。
3.ZGY-40A直流电阻测试仪实时动态显示，响应速度快，可在测量状态直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来，无须重新启动。
4.ZGY-40A直流电阻测试仪高度智能化设计，功能设置巧妙*，可自动判断测试线虚接、断线等故障。
5.ZGY-40A直流电阻测试仪保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6.ZGY-40A直流电阻测试仪可显示测量电流和测量时间。
7.智能化功率管理技术，可有效减轻仪器内部发热。
8.可储存250次测量数据，掉电不丢失。
9.全部汉字菜单及操作提示，直观方便。
10.内置微型打印机，可打印测量结果和内存记录。
11.不掉电日历，时钟功能。
三、ZGY-40A直流电阻测试仪主要技术指标：
四级承试设备
2017年12月1日,国家能源局对电力承试类资质设备进行了相应的调整,每个省区的承试类资质设备都相同,同时省去了一些电力企业在实际工作中并不常用到的设备,取得四级承试资质,可以从事 35 千伏以下电压等级电力设施的安装、维修或者试验活动。

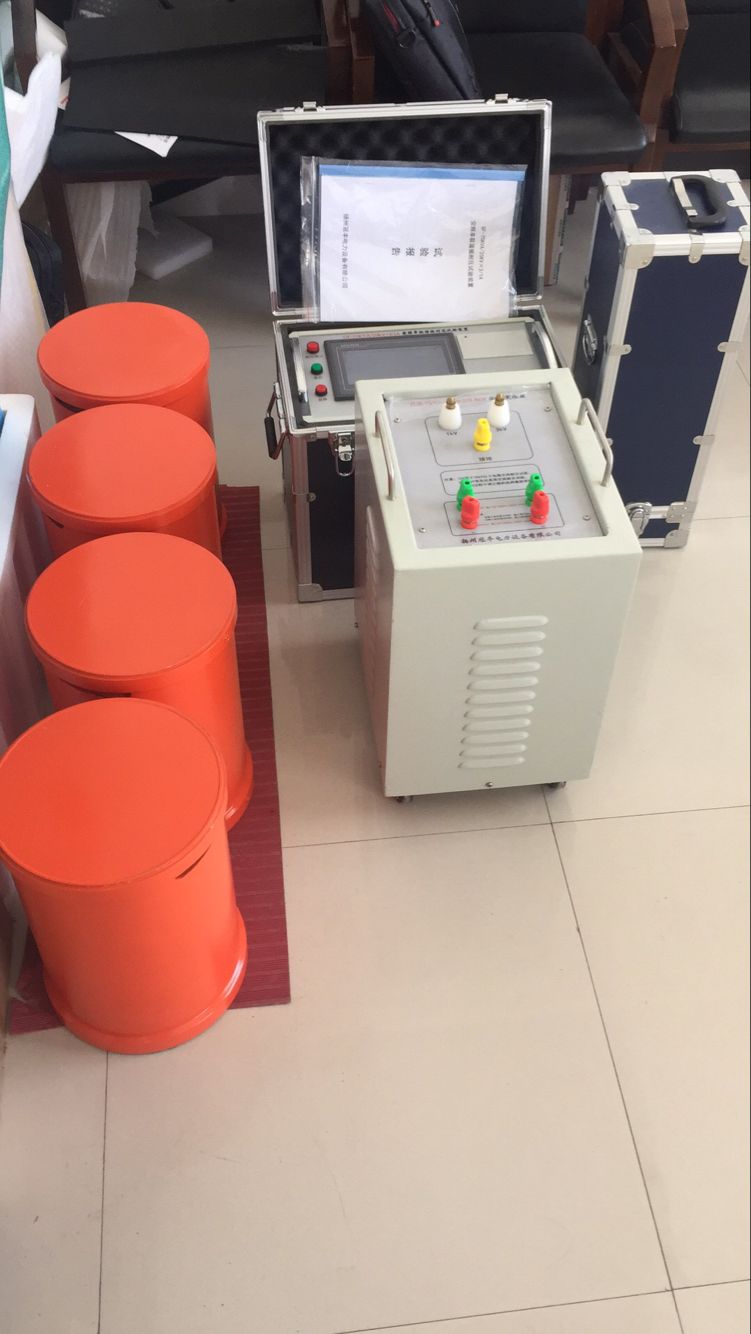

四级承试设备包含有串联谐振、工频乃是有试验装置、直流高压发生器、感应耐压试验装置、介损测试仪、回路电阻测试仪、变比测试仪。
第十七条取得四级承试类承装（修、试）电力设施许可证的，可以从事35千伏以下电压等级电力设施的试验活动。申请人应当具备下列条件：
（一）法人资格和完善的组织机构；
（二）净资产600万元以上;
（三）技术负责人、安全负责人具有3年以上从事电力设施试验管理工作的经历，具有电力相关专业初级以上技术任职资格；
（四）专业技术及经济管理人员10人以上，其中电力相关专业工程技术人员4人以上；
（五）持进网作业许可证电工6人以上，其中高压电工2人以上，特种电工3人以上；
（六）健全有效的安全生产组织和制度，依法开展安全培训工作，安全管理人员1人以上；
（七）固定经营场所总面积400平方米以上，各类专业试验室和试验35千伏以上电压等级电力设施的试验设备；
（八）健全的技术档案管理制度。 [2]
本目录是扬州达瑞电气有限公司为您精心提供：
ZGY-40A直流电阻测试仪
ZGY-40A直流电阻测试仪，以高速微控制器为核心，采用高频调制大功率电源、高速A/D转换器及程控电流源技术，实现了可达40A的大电流输出，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的*新一代产品。
直流电阻测试仪、变压器直流电阻测试仪、接地线成组电阻测试仪、直流单双臂电桥、三通道直流电阻测试仪
一．概述
40AZGY-直流电阻测试仪，以高速微控制器为核心，采用高频调制大功率电源、高速A/D转换器及程控电流源技术，实现了可达40A的大电流输出，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的*新一代产品。
二、ZGY-40A直流电阻测试仪主要功能及特点：
1.ZGY-40A直流电阻测试仪采用高速16位A/D转换器，测量数据稳定，重复性好。
2.ZGY-40A直流电阻测试仪自动程控电流源技术，既可手动选择典型值输出电流也可由内部微控制器自动控制输出电流，电流源内部共设2000个电流档位，在自动状态下，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和*佳的测量状态。
3.ZGY-40A直流电阻测试仪实时动态显示，响应速度快，可在测量状态直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来，无须重新启动。
4.ZGY-40A直流电阻测试仪高度智能化设计，功能设置巧妙*，可自动判断测试线虚接、断线等故障。
5.ZGY-40A直流电阻测试仪保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6.ZGY-40A直流电阻测试仪可显示测量电流和测量时间。
7.智能化功率管理技术，可有效减轻仪器内部发热。
8.可储存250次测量数据，掉电不丢失。
9.全部汉字菜单及操作提示，直观方便。
10.内置微型打印机，可打印测量结果和内存记录。
11.不掉电日历，时钟功能。
三、ZGY-40A直流电阻测试仪主要技术指标：
1．主要技术指标见下表：
型智能回路电阻测试仪大电流
型智能回路电阻测试仪大电流：采用最新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
高精度：采用双路高速16位Σ－Δ AD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。
智能化：使用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保了该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。
高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。
功能强大：电流可在50A，100A中自由选择，测试时间可在5s~599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能。
人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。
多种通信方式：能够通过RS232串口(9针)或USB数据线与计算机通信，将测量数据上传至计算机，供试验人员进一步分析处理。
(9)使用方便：体积小、重量轻，便于携带。
电回路电阻的测量
按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。JD-100 A智能回路电阻测试仪采用100A恒流输出。最高输出电压达10V（常规仪器的2-3倍）可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，精度高，复测性好，单按键操作，简单易行，测试数据液晶显示，结果打印。适用于不同的工作环境。
