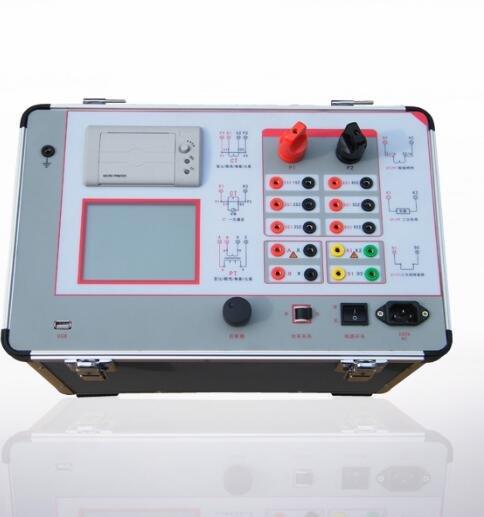

互感器综合测试仪
达瑞电气为您推荐：
互感器综合测试仪是在原成功开发互感器校验仪的基础上，采用间接法详细分析互感器的数学模型而开发出的互感器现场测试仪器；但测试结果依赖于等效模型的正确度及各参数测量的准确度。该仪器可按国家标准测量CT伏安特性及曲线(1A,5A)、5%、10%误差曲线、直阻、变比极性，CT动稳定和短时热电流试验；可直接测量电压互感器的变比；可测装在变压器中的套管CT。可定性测量电压互感器的比差和极性；可现场测量电流和电压互感器的实际二次负荷等等。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；需要有大功率输出电源满足试验要求，还要便于试验人员方便的使用和携带；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。可在高温、高湿、海上、沙漠、极寒、高海拔等恶劣环境下使用。
另外，仪器采用本公司最新研制出的320x240大液晶（北方地区可选装可在低温下工作的液晶屏）全中文界面平台技术，具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。配有AC220V电源10~20KVA容量的专用集成式电源系统。(内置大功率电源的互感器综合测试仪，可连续测试）
| |
输入电压 |
输出范围 |
测量范围 |
测量精度 |
| 装置主机 |
AC220V |
0～550V, 0～20A |
0～550V, 0～20A |
< =0.5% |
| 装置主机 |
AC380V |
0～950V, 0～20A |
0～950V, 0～20A |
< =0.5% |
| 配套外升压器 |
AC220V |
0～2000V，0～3A |
0～2000V，0～3A |
< =0.5% |
| 外接调压器 |
A220V |
0-250V，0-80A |
0～1000V，0～30A |
< =0.5% |
装置工作
电源 |
AC 220V±10%，50/60Hz |
工作环境
温度 |
-10℃ - +50℃ |
外接测量用
功率电源(可长
时间连续使用） |
AC 220V or AC 380V |
体积、重量 |
240×320×350mm3，28kg
(不需外附电源、不需外接380V电源)
420×300×270mm3， 34.5Kg |
3.2电流互感器测量范围：
变比：5A/5A～25000A/5A（5A/1A～5000A/1A）。
匝比误差：1%。
3.3电压互感器测量范围：
2.2kV～132kV，测量误差：比差0.5级。
3.4实际二次负荷测试
PT负荷10VA~500VA，测量误差：2级
CT负荷0.1Ω~25Ω， 测量误差：2级
3.5工作条件：
电源电压： AC 220V ±10%
电源频率：50Hz ±2%
环境温度：（-10~40）℃
环境湿度：25℃时<85%
海拔：5000米以下
3.6注意事项：
1、电流互感器二次线圈不应有接地点。
2、测装在变压器中的套管CT，测试完后，即恢复原接线。
3、调压器开关及输出开关在断开位置方向可接线和拆线。
4、试验前本装置应可靠接地。
5、做完试验后应及时回零，严禁在高电压，大电流下长时间停留。
6、外附升压、升流设备及外接380V电源时；配适当保护系统，以确保人员、设备安全。
7、液晶屏不显示、打印机工作不正常，请勿拍打面板、振动机体、自行拆修;请于厂家联系维保。
8、单机设备较重；测试移动时：注意人身安全。
9、
试验人员与被试品应保持适当的安全距离。
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
